瓦楞連鎖鎧裝機技術參數（第二代）
（地軸式傳動，前置放線）
一、設備用途
本設備主要用于各種規格電力電纜、控制電纜的鋁鎂合金帶、不銹鋼帶的成型鎧裝。
二、主要技術參數
2.1 鎧裝帶寬度 | 9.5、12.7、19、25.4mm |
2.2 鎧裝帶厚度 | 鋁鎂合金帶：0. 5～0.8mm |
2.3 鎧裝芯線直徑 | Φ10～Φ100mm |
2.4 主機最高轉速 | 400r/min |
2.5 牽引線速度范圍 | 6m/min |
2.6 鎧裝節距 | 6.3～17mm（與帶寬相對應） |
2.7 放線盤規格 | PN1600～PN2500 |
2.8 收線盤規格 | PN1600～PN2500 |
2.9 主電機功率 | 18.5KW |
2.10設備中心高 | 1000mm |
三、部件組成
3.1 Φ2500端軸放線架 | 1套 |
3.2 井字導線架 | 1套 |
3.3 φ100連鎖鎧裝主機 | 1套 |
3.4 倒帶機 | 1套 |
3.5 可移動式放線架 | 1套 |
3.6 1600kg平皮帶牽引（帶計米器） | 1套 |
3.7 Φ2500端軸收排 | 1套 |
3.8 機械傳動系統 | 1套 |
3.9 電氣控制系統 | 1套 |
3.10地腳螺栓 | 全套 |
四、各主要部件的結構說明和技術參數
4.1 Φ2500端軸放線架
4.1.1 放線盤規格：PN1600~PN2500
4.1.2 最大載重量：12t

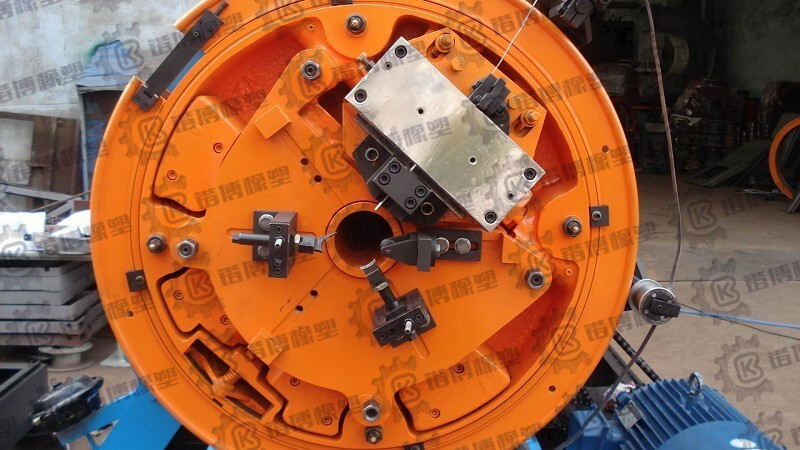

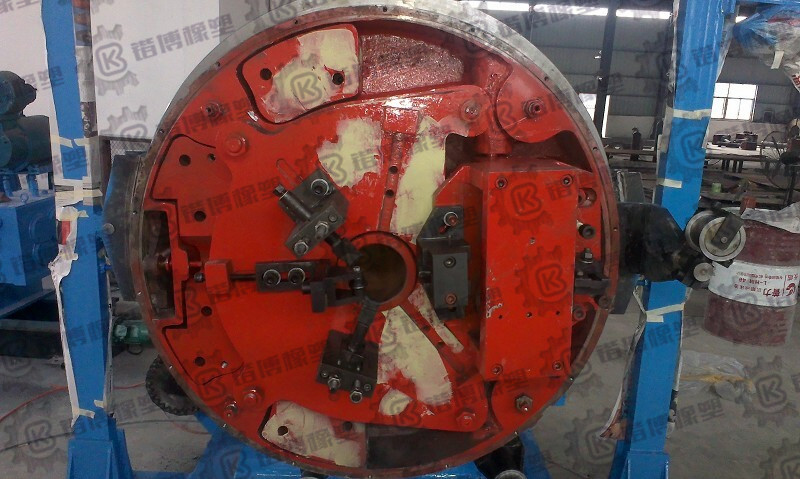

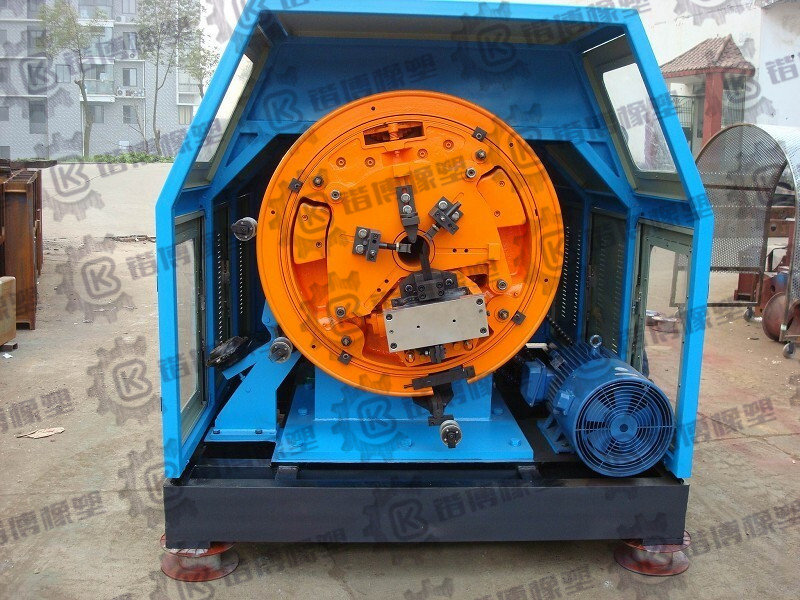

4.2 φ100連鎖鎧裝頭
4.2.1 主機由過帶輪支架、機芯、壓模傳動、旋擺機構等部件組成。儲帶盤內張力采用摩擦片調整，可使儲帶盤上放出的鋁鎂合金帶或鋼帶張力保持平穩、均衡。
4.2.2 主機內、外軸通過雙軸承定位于機架上（主機機架為整體鑄件）同軸度高、運轉平衡，主機性能可靠。
4.2.3 主機的主軸內部過線孔直徑：≥Φ110mm
4.2.4 主機的剎車采用氣動抱剎式。
4.2.5 主機最高轉速：400r /min.
4.2.6 壓型模具輪最大線速度：126m/min
4.2.7 主機配備4套模具共8只，模具尺寸分別為9.5、12.7、19和25.4這四種規格。
4.2.8 鎧裝節距：6.3~17mm（與帶寬相對應）

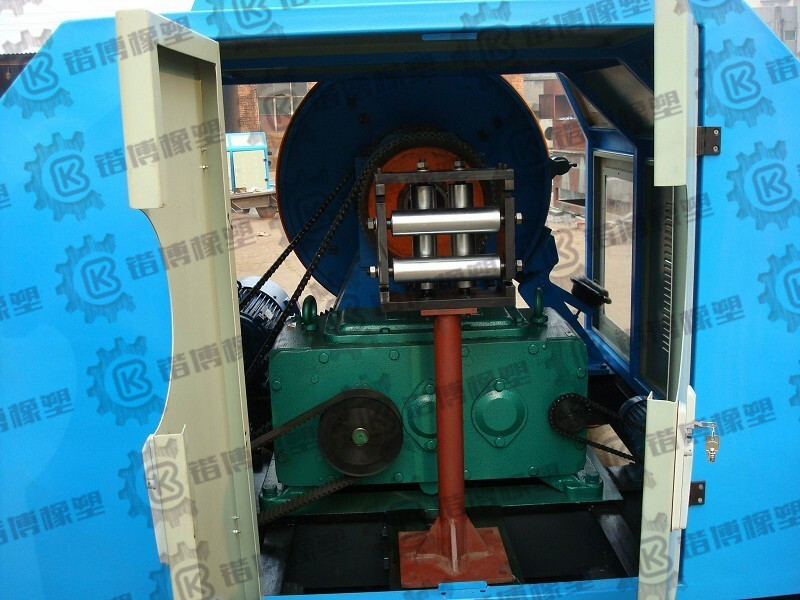

4.2.9 主機防護罩為固定全封閉柜式結構，護罩前后開門，方便操作。護罩左、右兩側各有一視窗孔。

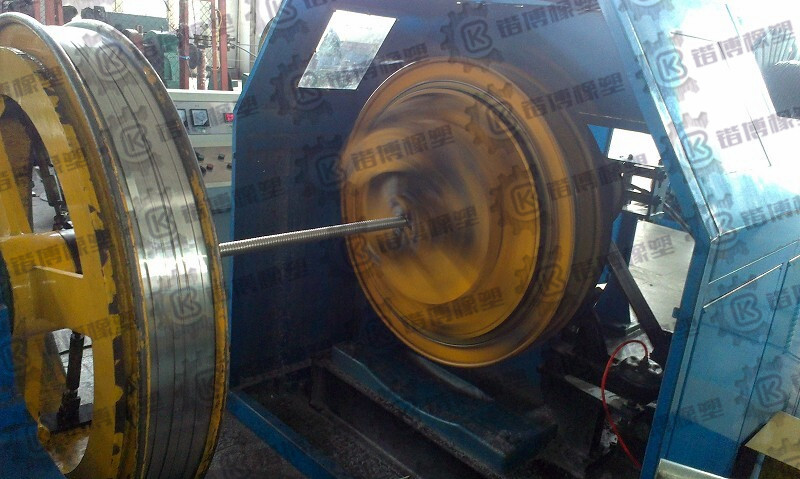

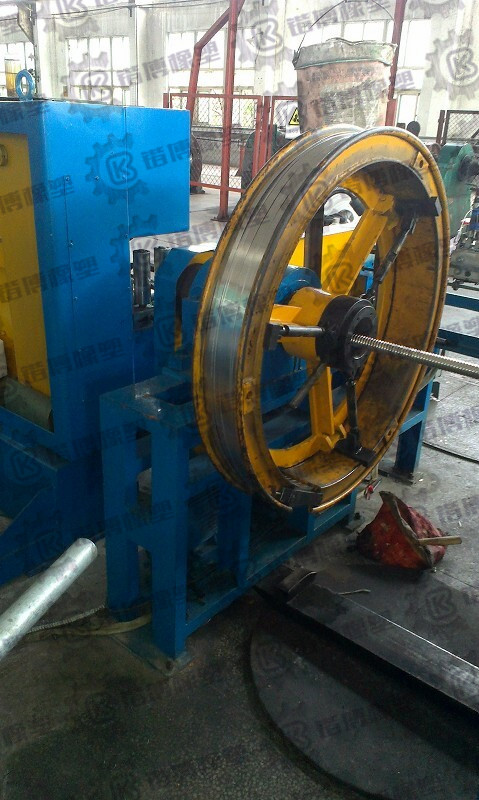

4.3 倒帶機
4.3.1 儲帶盤尺寸：Φ910×Φ1075×150
4.3.2 主軸轉速：30r/min
4.3.3 排帶速度：0.62m/min
4.3.4 整機結構為雙支撐式，通過兩個軸承座固定在焊接機架上。帶盤的漲緊和松開采用機械連桿機構，實現了簡便、快捷換帶盤功能。
4.3.5 排帶機構為機械式雙螺桿排帶，保證了排帶的可靠性。
4.3.6 倒帶機和主機（φ100連鎖鎧裝頭）上分別安裝一個儲帶盤，當主機上的儲帶盤帶材使用完后，通過儲帶盤上的120mm開口直接從生產線上拿出，將倒帶機上的倒?jié)M帶材的儲帶盤換上，主機繼續不間斷生產，再將空的帶盤上到倒帶機上繼續倒帶直到倒?jié)M待用。避免了工人在生產電纜時候電纜長度受鋁合金或白銹鋼帶材長度的影響。
4.4 1600Kg平皮帶牽引機
4.4.1 最大牽引力1600kg
4.4.2 適用電纜外徑：φ10~φ100mm
4.4.3 牽引速度范圍：≤10m/min.
4.4.4 皮帶接觸長度：1500mm
4.4.5 皮帶寬度：120 mm（橡膠環形帶）
4.4.6 氣缸對數：5對
4.4.7 上下平皮帶牽引形式為氣動壓緊，氣動張緊；帶電子計米，進出線口均有井字導輥。

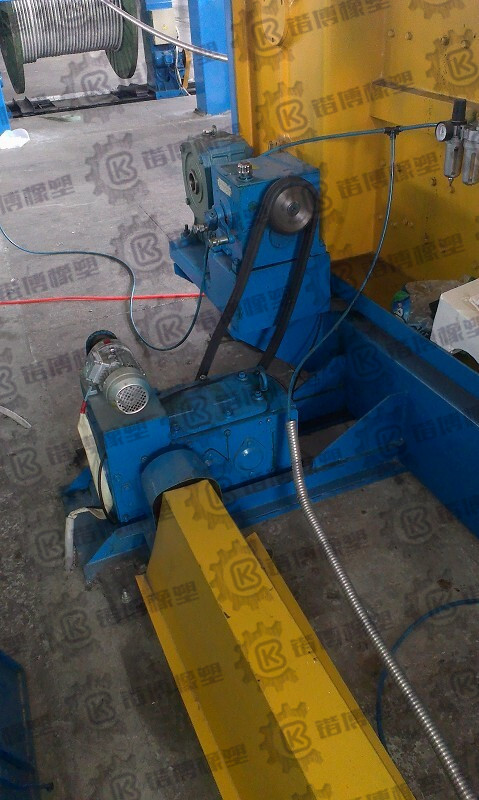

4.4.8 牽引傳動形式為地軸傳動，主電機通過地軸傳動到PC4（具有遠程控制功能）臥式無級變速器，然后通過齒輪聯軸器接入履帶牽引。PC4臥式無級變速器主要是用于更換不同規格帶子時對牽引速度的微調功能。
4.5 φ2500端軸式收排線架
4.5.1 收線盤規格：PN1600～PN2500
4.5.2 最大載重量：12t
4.5.3 最大收線速度：50m/min.
4.5.4 收線電機力矩 ：80N.m
4.5.5 端軸式結構，電動升降；電動夾緊或放松線盤。
4.5.6 收線采用力矩電機，收線張力可以設定、調整。
4.5.7 排線速度跟蹤收線速度；排線速度無級可調。

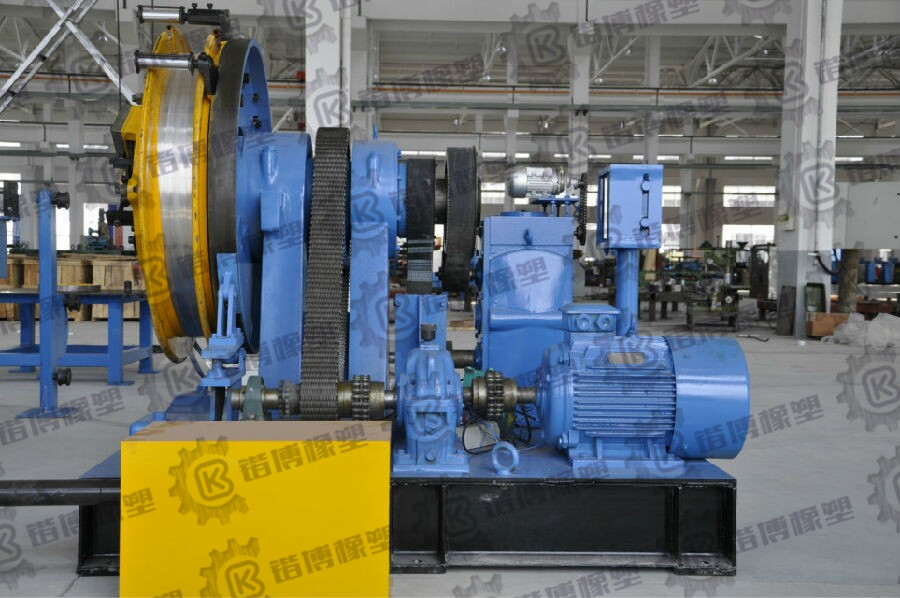

4.6 機械傳動系統
4.6.1 主電機：18.5kW
4.6.2 機械傳動系統包含主電機、主減速器、傳動軸、齒輪聯軸器等；所有傳動系軸承均為“哈”、“瓦”、“洛”。
4.7 電氣控制系統
4.7.1 電源：三相五線制，380V（±10﹪），50HZ
4.7.2 主傳動采用變頻調速裝置控制，其它低壓電器元?dú)饧鶠椤罢?/span>、“德力西”等品牌。
4.7.3 變頻器輸入端增加交流電抗器或?yàn)V波器。
4.7.4 電器帶制動單元組。
5.其它
5.1 設備操作方向：右手機，即面對設備操作，左放線，右收線。
5.2 設備顏色（用戶提供色板）。
5.3 隨機提供以下資料及其它：
設備使用說明書、設備布置圖、基礎圖、管線圖、傳動原理圖、電氣原理圖。
